鋼煙囪制作后的吊裝與安裝技術-銅川

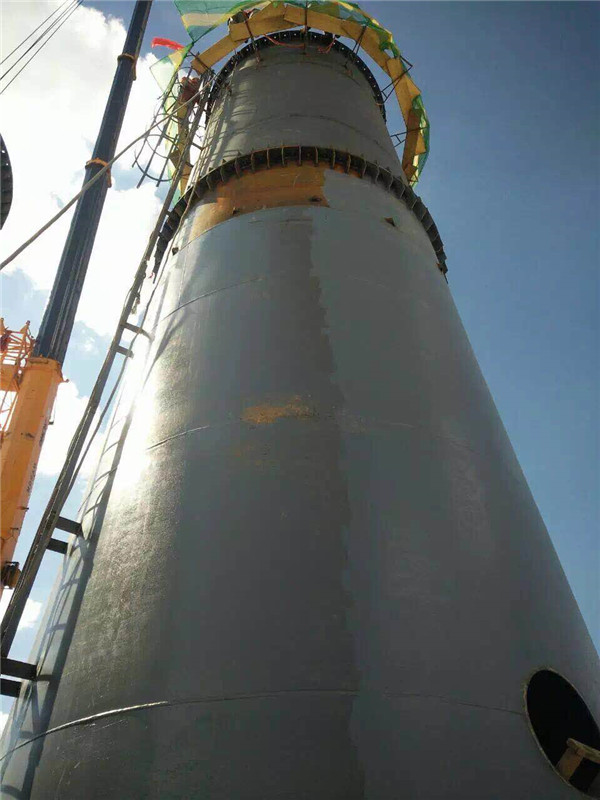

將煙囪的筒體及支撐鋼結構，按照設計和技術標準要求進行拼接、安裝的施工過程。煙囪是將工廠、車間內的工業爐、設備、裝置產生的煙氣、蒸氣及一切有害氣體排放到大氣中去的一種特殊構筑物。煙囪高度主要取決于排除煙氣的性質、排放量及大氣的擴散條件，并根據國家大氣衛生標準按計算確定，其結構型式有磚砌體結構、鋼筋混凝土結構和鋼結構。鋼煙囪常用于冶金工廠中，常見的為單根圓筒形鋼煙囪。鋼煙囪的高度一般為幾十米，金屬加工車間大型加熱爐的自立式鋼煙囪，可高達80m。上海寶山鋼鐵總廠燒結車間的塔架式鋼煙囪，由兩根直徑為6m、高200m的圓筒形煙囪并列組成，煙囪外周設置底部為50m×50m、高185m的塔式框架結構，用以支撐和保護煙囪。上海寶山鋼鐵總廠煉鋼廠轉爐車間的鋼煙囪，是由三根獨立的圓筒形煙囪以平臺相互聯接組成，以自身互為支撐。

鋼制煙囪

頂升施工 其主要步驟如下：

(1)在煙囪安裝位置上設立4～6臺同一型號、總頂升力約為整根煙囪重量1.5倍以上的小液壓千斤頂，并將其與高壓油泵站用管路并聯連接，鋼煙囪制作安裝使其既能同步操作又能單體工作，以支承并調整所安筒段的高度及簡體垂直度。

(2)在小液壓千斤頂上設置一工作平臺，在平臺上劃出煙囪的安裝位置，用起重機按正裝法將煙囪頂部簡體和筒帽安裝好。簡體的高度由煙囪總體施工方案確定。

(3)在已安裝好的煙囪外周，設立三根經計算能充分滿足頂升需要的頂升支柱，在每根支柱上各設置一臺頂升力約為煙囪總重量0.5倍以上的大液壓千斤頂及其附屬設備，并用管路將其與高壓油泵并聯連接，使其既能同步操作又能單體工作。

(4)在該段煙囪下口內側約500mm處設置可移式內環梁，外側設置可移式外環梁，當內環梁向外擴脹、外環梁向內收縮時，即可將簡體箍緊。在外環梁上還設置三個吊裝孔板，并與三根頂升支柱對正。

(5)頂升開始時，啟動高壓油泵，使簡體下的小液壓千斤頂同步頂升，借以調整該段筒體高度，并使外環梁上的吊裝孔與提升拉條上銷孔對準，插入1號銷并固定好，此時將設于頂升支柱上的三臺大液壓千斤頂上部的2號銷插入拉條孔并固定好。同步啟動三臺大液壓千斤頂，帶動提升拉條及外環梁抱緊的煙囪簡體上升。當三臺大液壓千斤頂頂升了一個行程時，將3號定位銷插入拉條孔中，使煙囪的重量通過3號銷傳給頂升支柱。當大液壓千斤頂退回到零位后，拔出2號銷，向下移一個孔距，繼續啟動三臺大液壓千斤頂，開始第二個行程的頂升工作。當?shù)诙€(gè)行程頂升開始后，將3號銷拔出，待該行程頂完后使用。

(6)當煙囪安裝段經過幾個行程的頂升并達到預定高度后，鋼煙囪制作安裝用電瓶車將組裝好的下一筒體單元運至頂升段下面，用六臺小液壓千斤頂頂住，退出電瓶車后，啟動小液壓千斤頂，使之與上部煙囪簡體對口、焊接固定、涂裝，然后繼續微升六臺小液壓千斤頂，使安裝部分的整個簡體重量全部由小液壓千斤頂承接。(7)拆除內、外環梁，下移到新安裝單元的底口，重新安裝，并同時降下大液壓千斤頂和提升拉條，再按上述(5)的順序進行第二個節段的頂升。如此循環，直至將煙囪簡體頂升到設計位置。
