煙囪防腐施工的方案與工藝的選擇？

煙囪長期使用的過程中，煙氣里二氧化碳、二氧化硫、酸氣、堿氣等，導(dǎo)致煙囪內(nèi)壁腐蝕嚴(yán)重，一般都會(huì)進(jìn)行煙囪內(nèi)壁防腐，做過煙囪內(nèi)壁防腐之后，煙囪的安全性才能得到保障。在進(jìn)行煙囪防腐前首先要搞清楚的是煙囪使用的現(xiàn)有損傷情況和實(shí)際承載力狀態(tài)，對煙囪目前的安全性、可靠性、耐久性進(jìn)行全面的評(píng)估，最終制定出科學(xué)的防腐施工方案及防腐材料的選擇。

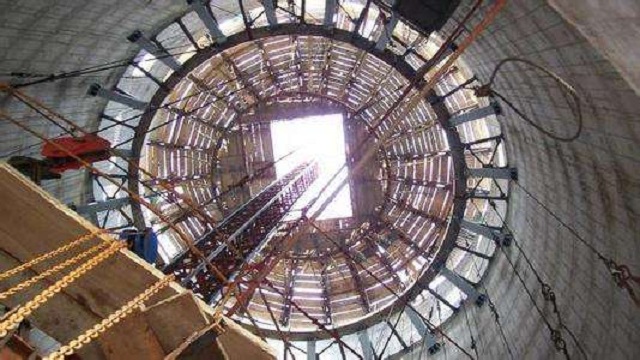

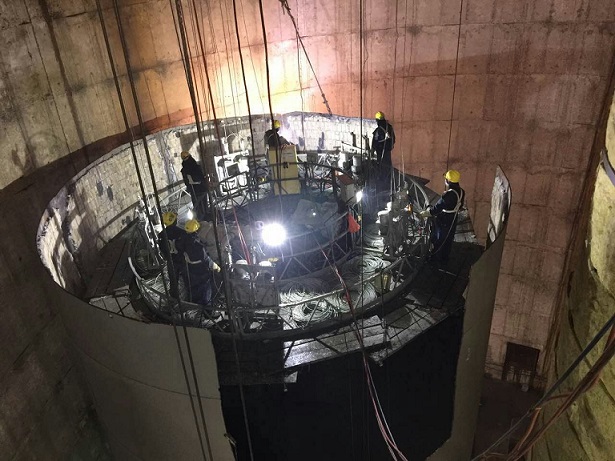

1、煙囪防腐采用合金鋼貼襯：

合金鋼是一種防腐性能很好的材料，主要類型有：鈦合金板(TiCr2)和鎳基合金板(C-276)。

鈦是一種很耐腐蝕的材料。常溫下鈦的化學(xué)活性很小，能與HF等少數(shù)幾種物質(zhì)發(fā)生反應(yīng)，但溫度增加時(shí)鈦的活性迅速增加，特別是在高溫下鈦可與許多物質(zhì)發(fā)生劇烈反應(yīng)，從而產(chǎn)生腐蝕。c-276是一種含鎢的鎳一鉻一鉬合金。其硅、碳的含量極低，在氧化和還原狀態(tài)下，對大多數(shù)腐蝕介質(zhì)具有優(yōu)異的耐腐蝕性。尤其具有：出色的耐點(diǎn)腐蝕、縫隙腐蝕和應(yīng)力腐蝕性能。較高的鉬、鉻含量使合金能夠耐氯離子的侵蝕，鎢元素的存在也進(jìn)一步提高了該合金板的耐腐蝕性。

2、煙囪防腐采用耐高溫鱗片樹脂涂料：

采用耐高溫的鱗片樹脂涂料做煙囪的防腐材質(zhì)是一種較為經(jīng)濟(jì)的方案，鱗片樹脂防腐的原理主要是迷宮效應(yīng)，一般采用噴涂或鏝刀涂抹的施工方法，但厚度較薄，僅為2mm左右。鱗片樹脂涂料價(jià)格較為經(jīng)濟(jì)，單價(jià)為合金材料的10％～20％，但是，該材料的防腐能力相對合金材料較弱，耐高溫性能較差，壽命較短，需要定期的檢查、補(bǔ)缺。

3、煙囪防腐采用聚脲涂料：

采用聚脲涂料做煙囪的防腐材質(zhì)也是一種較為經(jīng)濟(jì)的方案。一般采用噴涂的施工方法，厚度為1～3mm左右，一次成形，不會(huì)受空氣中水分或溫度變化的影響，材料不易燃。施工采用噴涂方式，簡單易行，時(shí)間短，材料對不同工況適應(yīng)性較好。

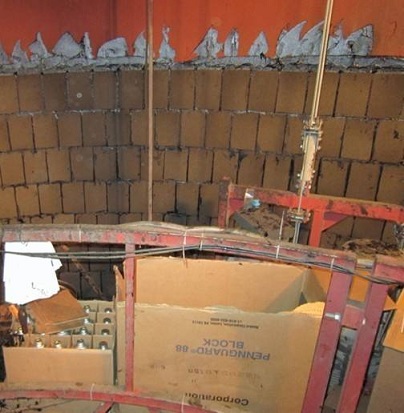

4、煙囪防腐采用輕質(zhì)發(fā)泡耐酸玻璃磚內(nèi)襯：

發(fā)泡耐酸玻璃磚是以硼酸玻璃為基礎(chǔ)制成的，耐各種濃縮酸和包括氯化物在內(nèi)的廢氣冷凝液的腐蝕，導(dǎo)熱性低。由發(fā)泡耐酸玻璃磚以及粘結(jié)劑人造橡膠形成的防腐襯里，在化學(xué)環(huán)境與溫度變化的情況下，都具有防腐能力。由于其導(dǎo)熱性低，使原來的煙囪內(nèi)襯和保溫層結(jié)構(gòu)合二為一
